SO1 — poziome ogrodzenie fotowoltaiczne
Konstrukcja wyprodukowana w Polsce
SO1 to poziome ogrodzenie fotowoltaiczne w systemie palowanym lub kotwionym na murze. Łączy estetyczny płot z instalacją PV. Moduły bifacjalne full black produkują energię z obu stron, a podmurówki i sztachety pozwalają dopasować wysokość oraz wygląd do posesji.
Spokojna, szeroka linia modułów. Wysokość i wykończenie dopasowane do Twojej posesji.
Oblicz swój system ↗ Zapytaj o SO1Pobierz kartę katalogową SO1 ↓ · PDF, 980 KB

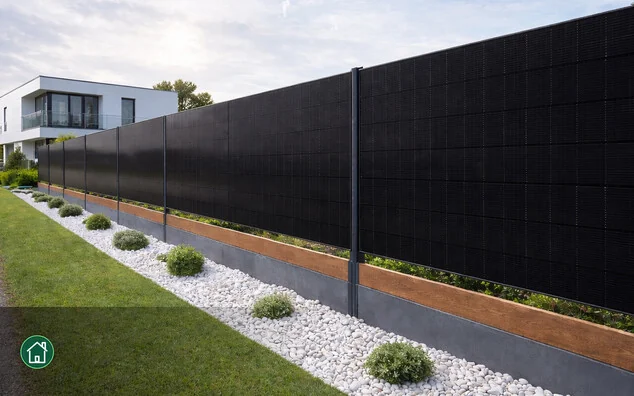

Realizacja systemu SO1. Wykończenie dobieramy do Twojej posesji.
Granica posesji z dodatkową funkcją
Ogrodzenie i fotowoltaika
Poziome moduły tworzą wypełnienie ogrodzenia i produkują energię elektryczną. Nie zajmują powierzchni dachu ani dodatkowego miejsca w ogrodzie.
Moc dopasowana do projektu
Każde przęsło ma moduł 500 W. Dziesięć przęseł tworzy instalację o mocy 5,00 kWp. Uzysk zależy od kierunku ogrodzenia, lokalizacji i zacienienia.
Dwa sposoby posadowienia SO1
System palowany
Konstrukcja posadowiona na palach w gruncie.
System na mur — kotwiony
Konstrukcja mocowana za pomocą kotew do muru.
Sposób posadowienia dobieramy do warunków terenu i planowanego ogrodzenia.
SO1 z bliska
Dotknij zdjęcia, aby je powiększyć.

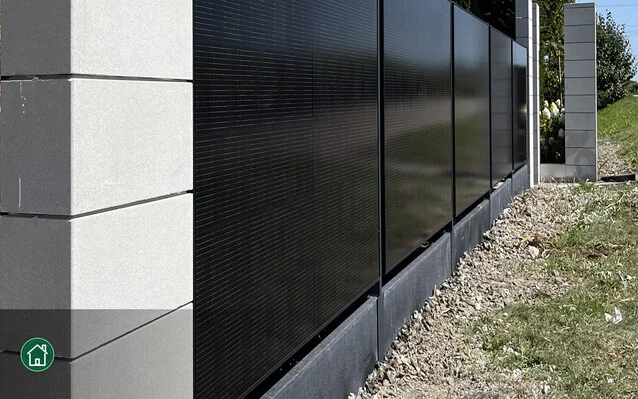

Poziome moduły tworzą szeroką linię ogrodzenia. Zobacz realizacje i przykładowe wykończenie przęsła.
Trwała konstrukcja ogrodzenia SO1
Konstrukcja SO1 jest wykonana ze stali cynkowanej ogniowo, która chroni elementy przed korozją i warunkami atmosferycznymi.
Słupki główne: wariant SO1 — 40 × 60 × 2 mm; wariant SO1K — 60 × 60 × 2 mm. Profile nośne paneli mają formę ceownika 30 × 35 × 2 mm.
Wysokość i wykończenie dobieramy do posesji. Możesz zamówić sam system ogrodzeniowy lub kompleksową realizację z montażem i podłączeniem instalacji PV.
7 lat gwarancji na konstrukcję.
| Parametr | Wartość |
|---|---|
| Moc modułu | 500 W |
| Układ modułów | Poziomy / bifacial full black |
| Szerokość przęsła | Około 2,03 m |
| Wysokość modułu | Około 113,5 cm |
| Słupki — wariant SO1 | 40 × 60 × 2 mm |
| Słupki — wariant SO1K | 60 × 60 × 2 mm |
| Profile nośne | Ceownik 30 × 35 × 2 mm |
| Zabezpieczenie konstrukcji | Stal cynkowana ogniowo |
| Posadowienie | System palowany lub kotwiony na murze |
| Zakres dostawy | Sam system lub realizacja z montażem i podłączeniem PV |
Podmurówki i sztachety
O wysokości finalnej ogrodzenia stanowią dostępne u nas podmurówki bądź sztachety kompozytowe. Jest możliwość również przygotowania konstrukcji pod podmurówki betonowe, natomiast nie prowadzimy ich sprzedaży.
Podmurówka kompozytowa — grafit
Sztacheta kompozytowa
Struktura drewna
Wykończenie szczotkowane
Przykładowe warianty wysokości
Podmurówki oraz sztachety można łączyć na różne sposoby. Poniżej przedstawiamy wysokość ogrodzenia przy różnych kompozycjach.
Przykładowe konfiguracje. Ostateczne wymiary potwierdzamy dla wybranego wykończenia.
Moduł bifacial full black
SO1 wykorzystuje poziomy moduł fotowoltaiczny JA Solar JAM60D41-500 LB Bifacial FB o mocy 500 W. Przęsło ma około 2,03 m szerokości, a moduł około 113,5 cm wysokości. Technologia bifacial umożliwia produkcję energii z obu stron modułu. Rzeczywisty uzysk zależy od kierunku ustawienia ogrodzenia, zacienienia i warunków na działce.
| Parametr | Wartość |
|---|---|
| Model | JA Solar JAM60D41-500 LB Bifacial FB |
| Moc znamionowa | 500 W |
| Ustawienie | Poziome |
| Wariant | Bifacjalny — produkcja z obu stron |
| Kolor | Full black |
| Gwarancja na produkt | 15 lat |
| Gwarancja na liniową produkcję | 25 lat |
Moc instalacji SO1 — przykładowe konfiguracje
| Konfiguracja | Moc |
|---|---|
| 5 przęseł / 5 modułów | 2,50 kWp |
| 10 przęseł / 10 modułów | 5,00 kWp |
| 20 przęseł / 20 modułów | 10,00 kWp |
Moc znamionowa dla modułów 500 W. Nie jest to prognoza uzysku energii.
Od pomysłu do gotowego ogrodzenia
01 · Dobór
Ustalamy długość, wysokość, orientację i warunki na działce. Dobieramy liczbę przęseł oraz wykończenie.
02 · Montaż
Przygotowujemy posadowienie i montujemy konstrukcję z poziomymi modułami. Rozwiązanie dopasowujemy do terenu.
03 · Podłączenie
Instalację elektryczną i zabezpieczenia dobieramy do całego systemu. Podłączenie wykonuje osoba z odpowiednimi uprawnieniami.
Porównaj SO1 i SO2
| Cecha | SO1 | SO2 |
|---|---|---|
| Układ modułów | Poziomy | Pionowy |
| Moc modułu | 500 W | 460 W |
| Szerokość przęsła | Około 2,03 m | Około 1,15 m |
| Wysokość | Dobierana do podmurówki i wykończenia | Standard około 203 cm; zależy od wykończenia |
| Posadowienie | System palowany lub kotwiony na murze | System palowany lub kotwiony na murze |
| Moduły | Bifacjalne / full black | Bifacjalne / full black |
| Zakres zamówienia | Sam system lub realizacja z montażem | Sam system lub realizacja z montażem |
Wymiary i zakres dostawy potwierdzamy dla wybranej konfiguracji.
Najczęstsze pytania
Czy moduły SO1 produkują energię z obu stron?
Tak. SO1 wykorzystuje bifacjalne moduły full black. Uzysk zależy od kierunku ustawienia, zacienienia, światła odbitego i warunków na działce.
Jak dobrać wysokość ogrodzenia SO1?
Wysokość modułu wynosi około 113,5 cm. Wysokość całego ogrodzenia dobieramy poprzez podmurówki i sztachety kompozytowe.
FAQ o montażu
Jakie wymagania musi spełniać mur?
Mur musi być stabilny i mieć odpowiednią nośność dla konstrukcji ogrodzenia. Przed doborem kotew sprawdzamy materiał, stan i wymiary muru. Sam wygląd muru nie wystarcza do oceny; w razie potrzeby wymagane jest sprawdzenie konstrukcyjne.
Czy ogrodzenie można zamontować na nierównym terenie?
Układ przęseł i sposób posadowienia dobieramy do różnic wysokości oraz przebiegu granicy posesji. Do wyceny warto przekazać zdjęcia terenu i informacje o spadkach. Rozwiązanie montażowe ustalamy dla konkretnej działki.
Jak prowadzone są przewody instalacji PV?
Trasę przewodów planujemy razem z układem ogrodzenia i miejscem falownika. Dobieramy zabezpieczenie przed uszkodzeniami, warunkami atmosferycznymi i dostępem osób postronnych. Podłączenie wykonuje osoba z odpowiednimi uprawnieniami.
Czy mogę zamówić samą konstrukcję lub system bez montażu?
Tak. Możesz zamówić samą konstrukcję albo system ogrodzeniowy i powierzyć montaż własnemu wykonawcy. Dokładny zakres zestawu, moduły i elementy dodatkowe potwierdzamy w ofercie.
Gwarancja i serwis
Gwarancja na liniową produkcję dotyczy zachowania mocy modułu według warunków producenta; nie oznacza stałego rocznego uzysku energii.
Kontakt w sprawie serwisu
Jeśli potrzebujesz pomocy po zakupie, skontaktuj się z nami. Przygotuj numer zamówienia, opis problemu i zdjęcia. Zakres dalszych działań oraz ewentualne koszty ustalamy po ocenie zgłoszenia i warunków gwarancji.
Zgłoś pytanie lub potrzebę serwisuSprawdź SO1 dla swojej posesji
Zacznij od długości planowanego ogrodzenia. Kalkulator pomoże określić skalę systemu, a my przygotujemy ofertę dopasowaną do Twojego terenu.
Przejdź do kalkulatora ↗ Porozmawiajmy o projekcie Zobacz również SO2 ↗
